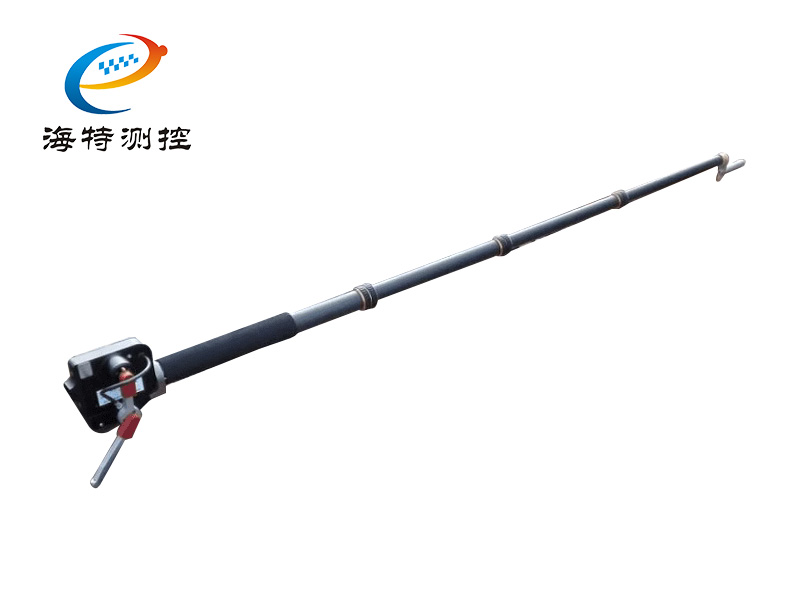

钢轨轨头外形测量仪RS2015-2W

RS2015-2W 型钢轨外形测量仪用于检测各类铁路钢轨轨头外形，能精 细地测录左右钢轨横截面轮廓，还能同时获得如侧磨、垂磨、角向磨耗量、超高、轨距及与轮对配合时的等效斜度和接触特性等参数，测量基准垂向为左右轨顶公切线， 横向为轨距测量点。

400-860-6896

品牌：海特测控

产品名称：钢轨轨头外形测量仪

产品型号：RS2015-2W

【产品简述】

  RS2015-2W 型钢轨外形测量仪用于检测各类铁路钢轨轨头外形，能精 细地测录左右钢轨横截面轮廓，还能同时获得如侧磨、垂磨、角向磨耗量、超高、轨距及与轮对配合时的等效斜度和接触特性等参数，测量基准垂向为左右轨顶公切线， 横向为轨距测量点。用于钢轨打磨前，可以进行打磨策略分析，获得磨头的最 佳角度和数量；用于钢轨打磨后的测量，可以计算出打磨品质评价指标 GQI，也可进行钢轨打磨后的轮轨几何匹配分析等。也能测量道岔的尖轨。数据采集通过计算机 USB 口，供电也通过计算机的 USB 口，具有无线连接功能，专用内置采样卡、无需内置电源、精度高、重量轻。

【技术参数】

重复精度：0.005 mm

外形测量精度：+/- 0.025 mm
典型采样间隔：≥0.1mm 重量 < 1.5 kg
典型测量耗时：< 5 秒 抗冲击性 5 g
记录数据点数：300-500

最 低工作温度：-20 ˚C~+60 ˚C~
记录文件大小：4-8 kB

定位基准：包含轨底坡
测量钢轨及其型号：43、45、50、60、75 kg/m，左右轨+尖轨

【产品优势】

1、开发了碳纤维特制伸缩杆，具有高水平向定位精度、轻便易操作携带；
